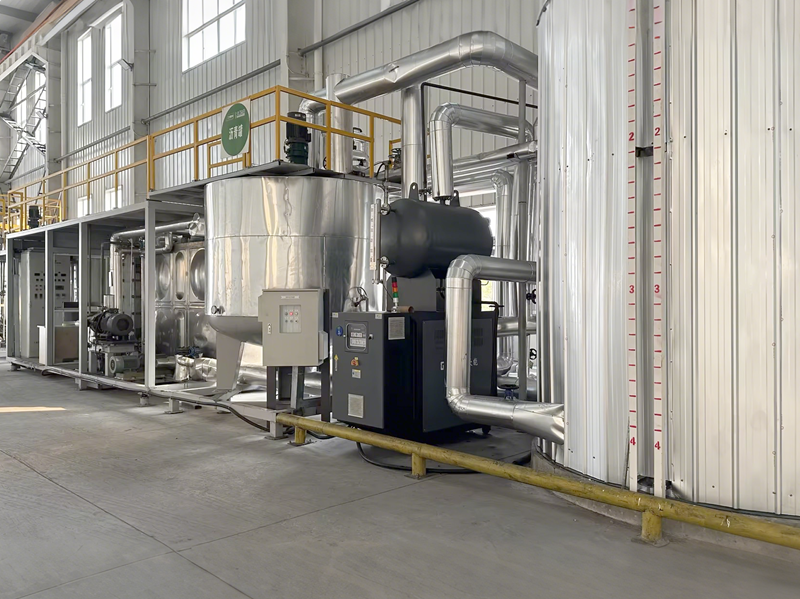

在改性沥青（尤其是SBS改性沥青）生产中，模温机（导热油炉）是保障产品质量的核心热源设备。其应用工艺点紧密围绕改性沥青“溶胀-剪切-发育”三个阶段对温度精度、均匀性、时间控制的严苛要求而设计。

    一、核心工艺阶段与温度控制要点

    模温机需为以下关键阶段提供精准、稳定的热控：

    1.基质沥青预热与投料

    核心目的：将基础沥青加热至适合改性剂分散的初始温度。

    推荐温度控制范围：160℃-165℃

    模温机应用要点：提供稳定热源，确保沥青在进入反应釜前温度均匀，避免局部过冷。

    2.改性剂溶胀

    核心目的：使SBS等改性剂在沥青中充分吸收油分、溶胀，为剪切做准备。

    推荐温度控制范围：145℃-175℃（通常165℃-175℃为佳）

    模温机应用要点：维持恒温并配合搅拌，促进溶胀。温度过低溶胀慢，过高易导致沥青早期老化。

    3.高速剪切/研磨

    核心目的：将溶胀后的改性剂颗粒通过胶体磨高速剪切，均匀分散于沥青中。

    推荐温度控制范围：最佳剪切温度：170℃-180℃，严禁超过185℃

    模温机应用要点：这是最关键的控温点。剪切会产生大量摩擦热，模温机必须能快速响应并精确冷却，防止温度超过180℃导致SBS降解、沥青老化。

    4.发育（熟化）

    核心目的：使剪切后的改性沥青在恒温下静置，让SBS分子链充分伸展、形成稳定网络结构。

    推荐温度控制范围：普遍最佳发育温度：170℃左右。若对软化点要求高，可提至180℃以上。

    模温机应用要点：提供长时间（通常4-6小时）的恒温环境。发育罐需配备搅拌和均匀的加热盘管，模温机需保证罐内各点温差极小（如±3℃）。

    5.储存与保温

    核心目的：防止成品改性沥青降温凝结或离析。

    推荐温度控制范围：储存温度：150℃-165℃。使用前搅拌升温至165℃-175℃。

    模温机应用要点：为储罐提供持续、均匀的伴热，防止罐壁和底部沥青因温度过低而结块。

    二、模温机系统设计与运行的专项工艺要求

    为实现上述工艺控制，模温机系统需满足以下特殊设计：

    高精度与快速响应能力：必须采用PID精确控温，温度波动应控制在±1℃以内。在剪切阶段，系统需能快速移走摩擦热，防止超温。

    多回路独立控温：应为反应釜/发育罐、储存罐、输送管道等不同环节设置独立的加热回路和温控点，实现分区分级管理。

    严格的超温保护：在沥青侧（反应釜、发育罐）必须设置独立的超温传感器和报警连锁，一旦检测点温度超过设定安全值，立即切断模温机加热。

    防止沥青老化与结焦：加热盘管设计需确保热流密度均匀，防止罐壁或管壁温度远高于沥青要求温度，导致接触面沥青结焦。模温机应运行平稳，避免大幅温度波动导致沥青反复经历“热震”，破坏结构。

    支持复杂的工艺曲线：先进的系统应能编程执行升温-保温-降温的自动曲线，例如在发育结束后，按预设程序缓慢降温至储存温度。

    系统清洁与维护：由于改性沥青生产过程中可能添加稳定剂等助剂，需定期检查并清洗模温机系统内的过滤器及换热表面，防止结垢影响传热效率。

    改性沥青模温机的应用精髓在于“精准、均匀、稳定”。它不仅是加热设备，更是核心工艺参数（温度与时间）的精确执行者。选型与操作必须紧密配合改性沥青的配方与工艺要求，任何温度失控都可能导致产品性能（如延度、软化点）不达标甚至报废。
